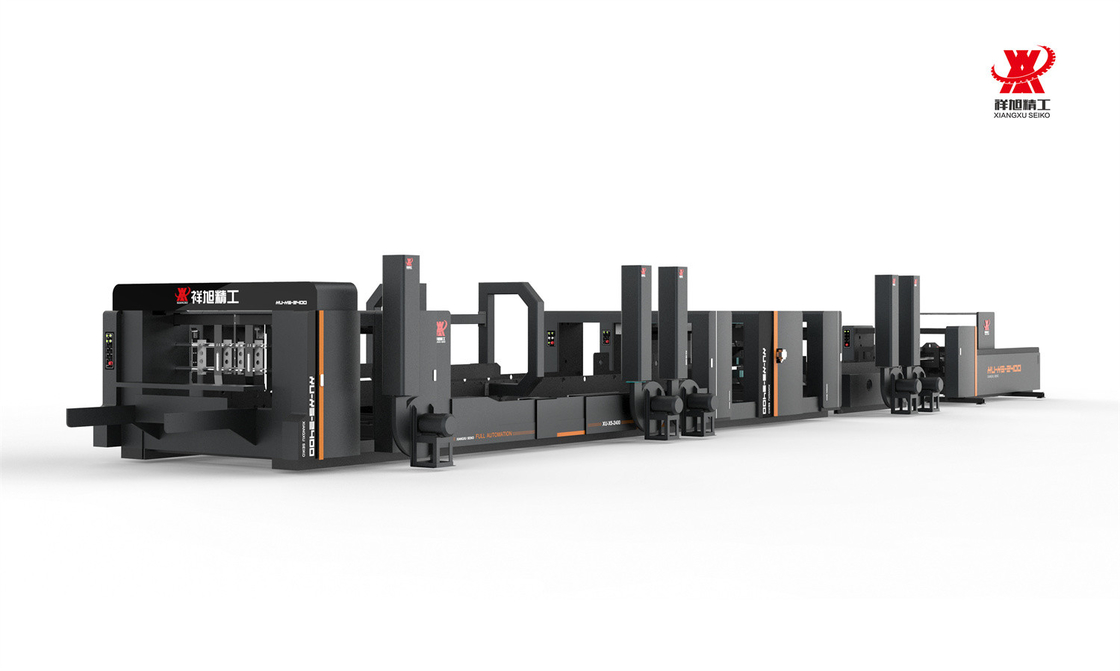

آلة صل الصفائح الآلية عالية السرعة 75kw مع تصحيح التغذية التلقائية

الآلة المموجة عالية السرعة الصمغ التلقائي الخياطة التغذية التلقائية تصحيح

الوظائف الرئيسيةالسرعة القصوى للخياطة هي 1200 مسامير / دقيقة، سرعة اللصق هي 180 م / دقيقة، وتحسين كفاءة الإنتاج بشكل كبير.

يتم التحكم في الآلة بأكملها بواسطة PLC وشاشة اللمس ويمكن تشغيلها بواسطة أزرار.

إطعام الورق التلقائي، اللصق التلقائي والخياطة، طي التلقائي، تصحيح التلقائي، العد التلقائي، التراص التلقائي.

يعتمد المحرك الرئيسي على نوع عجلة الحزام المتزامن لضمان التشغيل المستقر والنقل الدقيق.

المحرك الرئيسي يتبنى تحكم تردد مزدوج ، مستقر ومدخر للطاقة.

يتم ضبط لوحات الدليل لكل جزء بواسطة محرك العصا ، بدقة وسهولة ضبطها.

اعتماداً على وضع تغذية حزام الشفط، والبنية البسيطة، والسرعة السريعة، وتغذية الورق الدقيقة.

يمكن تعديل أنبوب المعجون بشكل تعسفي لاستكمال متطلبات تطبيق الغراء من مختلف الكرتونات.

مع وظيفة تصحيح ثانوية، القضاء على حجم الفم والحد من معدل الخردة.

مع تصحيح السرعة التفاضلية، يتم القضاء على الفرق مقص تماما والطي هو أكثر دقة.

قسم التسليم والتشكيل يحتسب تلقائيًا ، ويشكل ، ويتراكم ، ويخرج مجموعات كاملة.

يتم ضبط ضغط قسم العد مع نوع الكرتون ، واعتماد العداد الكهروضوئي ، العد بدقة.

يمكن أن يكون تلقائيا مطابقة آلة ربط، مريحة وسريعة توفير العمل والوقت.

المحرك الرئيسي مع وظيفة حماية تأخير البدء. إذا لم يتم قفل جميع الوحدات بشكل صحيح، فإن المحرك الرئيسي لن يعمل.المعلم التقني الرئيسي

الوضع

XU-X5-2000

XU-X5-2400

سرعة رأس المسمار

1000 أبرة/دقيقة

1000 أبرة/دقيقة

سمك الورق المقوى

6mm ((3mm+3mm)

6mm ((3mm+3mm)

الحد الأقصى لسمك الورق المقوى

16ملم ((8ملم+8ملم)

16ملم ((8ملم+8ملم)

حجم أسلاك المسامير

1.8*0.8mm ±0.02MM

1.8*0.8mm ±0.02MM

U Nail داخل العرض

14ملم

14ملم

زاوية الأظافر

45 درجة

45 درجة

مسافة مسامير واحدة

60~100ملم

60~100ملم

مسافة مزدوجة للمسامير

12ملم

12ملم

الطاقة

61 كيلوواط

64 كيلوواط

طول نيل واحد

38 ملم ((أقدام الظفر 12 ملم)

38 ملم ((أقدام الظفر 12 ملم)

الحجم الأقصى C

2000ملم

2400ملم

الحجم الصغير A

200ملم

200ملم

الحجم الأقصى A

600ملم

900ملم

الحجم الأدنى الحجم الأدنى B

180ملم

180ملم

الحجم الأقصى B

750ملم

750ملم

لوحة البطاقات MIN SIZE ((D*C)

350*880ملم

350*880ملم

لوحة البطاقات الحجم الأقصى ((D*C)

900*2000ملم

1200*2400ملم

وزن الجهاز

18000kg

20000 كجم

حجم الجهاز (L*W*H)

21420*3720*2211ملم

21420*3720*2211ملم

الوضع

XU-X5-2800

سرعة رأس المسمار

1000 أبرة/دقيقة

سمك الورق المقوى

6mm ((3mm+3mm)

الحد الأقصى لسمك الورق المقوى

16ملم ((8ملم+8ملم)

حجم أسلاك المسامير

1.8*0.8mm ±0.02MM

U Nail داخل العرض

14ملم

زاوية الأظافر

45 درجة

مسافة مسامير واحدة

60~100ملم

مسافة مزدوجة للمسامير

12ملم

الطاقة

73 كيلوواط

طول نيل واحد

38ملم ((أقدام الأظافر12ملم)

الحجم الأقصى C

2800ملم

الحجم الصغير A

240ملم

الحجم الأقصى A

900ملم

الحجم الأدنى الحجم الأدنى B

180ملم

الحجم الأقصى B

750ملم

لوحة البطاقات MIN SIZE ((D*C)

450*880ملم

لوحة البطاقات الحجم الأقصى ((D*C)

1400*2800ملم

وزن الجهاز

23000kg

حجم الجهاز (L*W*H)

21480*4100*2260ملم

ميزات التحكم الكهربائيةأكثر من 90% من العناصر الكهربائية من العلامات التجارية العالمية المشهورة مركز التحكم يستخدم تقنية تحديد المواقعهناك لون الشاشة اللمسية وضغط زر جهاز التشغيل معايير الذاكرة في جميع الوحدات العاملةعند إيقاف الجهاز، سيتم إعادة تعيين البيانات التي كنت قد وضعتها بالفعل تلقائيًا وعند إنتاج المنتجات لا تحتاج إلى إعادة تعيينها، مما يوفر الوقت واللوحات.

مع 1000 + طلبات مخزن الذاكرة مع التحكم بالحاسوب، حفظ تاريخ الطلب، وسرعة شفت الطلب وأيضا أسهل في العمل.

جميع الوحدات تستخدم قفل هوائي، الكهرباء منفصلة، وسوف تتوقف عجلات التغذية عند فصل الجهاز لضمان دقة العمل في المرة القادمة.وحدة التغذية الآلية10 مجموعات من اليابان نيتتا التحكم في حزام الشفط بالكامل، جهاز الضغط الجوي للضغط الجوي ((الضغط الجانبي) ، ويمكن تعيين تردد الضغط على الشاشة اللمسية مع الكمبيوتر.

إبتعد عن جميع الوحدات بضغطة واحدة، تلقائيًا عودة إلى التصميم الصفر.

محور نقل مع نوع الاحتكاك المشبك، تجنب تلف الجهاز إذا كان أي عملية خاطئة.

المحرك الرئيسي مع وظيفة حماية تأخير البدء إذا لم يتم قفل جميع الوحدات بشكل صحيح، فإن المحرك الرئيسي لن يعمل.

U Shape Teel طاولة جانبية الشرائط بين وحدات الآلة، تجنب إيذاء المشغل إذا أي عملية خاطئة.

خلفية أعلى لوحات المكدس مع محركات إلى الأمام والخلف الحركة، توفير وقت الإعداد.

إعداد مسافة اللوحات الأمامية مع إعداد متزامن يدوي، إعداد مريح وسريع.

استمر في التغذية وتخطي التغذية المتاحة

لوحات إطعام عدد العداد، وضعت وعرض كمية الإنتاج.

مع محولات العجلات نقل تقليل الاحتكاك لضمان انتقال سلس.


وحدة الضغط الذاتيطعام حافة الرصاص مع محرك سيرفو مستقل للطعام ،

إمداد نقل فارغ بالكامل مع الضغط لا ضرر على اللوحات

يتم تثبيت جهاز تنظيم الضغط على كل لوحة دليل، ويمكن ضبط الضغط وفقا لسمك الكرتونوحدة طيّ ذاتيةوفقاً للأحجام المختلفة من الكرتونات، أمام الجزء المطوي مع جهاز لصق واحد أو أكثر. يتكون جهاز الصق من عجلة مطاطية مغلفة، عجلة ضغط أعلى وصندوق مطاطي يتكون من.ب، اثنين من الكتل لديها محرك محرك التباطؤ المستقلة، في تحديد الأخطاء مريحة وسريعة

اللوحة هي أساسا من خلال ثلاثة 60mm واسعة القاعدة النطاق واثنين 60mm واسعة واثنين من طيات الاختطاف طيات لتحقيق الجانبين الأيسر واليمين من الخط الثاني والخط الرابع 180 من عملية الطي.

هناك عدد من الزوايا المختلفة من عجلة التوجيه، وفقا للورق والكرتون مختلفة سمك، ضبط عجلة التوجيه من الموقف المختلف والزاوية،جعل طي الورق المقوى أكثر سلاسة

التباطؤ المستقل محرك محرك سيفور، سهلة التشغيل، الحزام السفلي مع عدد من محامل الدعم، لدعم التشغيل السلس لحزام الحذاء

ناقل نقل مستقل وفقا لاحتياجات نوع الصندوق يمكن ضبط سرعة الصندوق تشكيل أكثر مثالية بكثير.

يتم ضبط الكرتون المطوي من الجزء المطوي إلى قسم التصحيح ،والحزام العلوي والسفلي من الجزء التصحيح يمكن ضبط سرعة الحزام العلوي والسفلي للكرتون وفقا لاحتياجات الكرتونحتى يقلل ارتفاع الكرتون إلى الحد الأدنى

يتكون قسم تصحيح من A / B اثنين من الدلائل كتلة، يتم تجهيز كل لوحة مع عجلة تصحيح، وفقا للاحتياجات الكرتون لتعديل حجم الختم الكرتون

يتم تثبيت نظام تصحيح الخدمة على الجزء الإيجابي ، ويتم تصحيح الكرتون مرة أخرى بعد عجلة تصحيح الكرتون ، بحيث يمكن للكرتون تحقيق تأثير أكثر مثاليةوحدة الدفع والإمساك(قسم تصحيح)مقطوعة تصحيح الكاميرا الفريدة، محرك ثنائي، استخدام محامل خطية سويسرية، جعل شريط الكروم الانزلاق، لوحة تصحيح أقوى وتصحيح أكثر تكافؤا على الكرتون،أغلاق الكرتون لضمان الدقة. باستخدام 80mm واسعة مستقلة، 6mm تايوان وارد حزام ناعم سميكة معتدلة، غير المنتجات المسحوقة؛ جزء العد يمكن أن تتحرك ذهابًا وإيابًا متوازنة؛ الضغط، ونقل النظام، وضمان جودة مثالية

قسم تصحيح متاح، ثاني تعديل شكل الورق المقوى،

تأكد من أن الكرتون أفضل جودة وتقليل ذيل السمك ضمن 2mm-0mmوحدة الخياطةإيطاليا الأصلية رأس المسامير، سرعة عالية أكثر من 1000مسامير/دقيقة،

المدرسة فقط الكرتون من قبل اثنين 60 عرض حزام مسطح في قسم صندوق الأظافر،

يمكن تعديل حزمتين حسب سمك الورق المقوى تلقائياً

يتم تثبيت كتلة تصحيح في تقاطع صندوق الأظافر والجزء التصحيحي ، والذي يستخدم بالتزامن مع نظام تصحيح الخدمة للجزء التصحيحي والجزء التصحيحي

مجهزة بتصميم براءة اختراع من نوع التأرجح مزدوج المسمار رأس المسمار مربع المسمار، ومشبك وفرامل مع محرك العين الكهربائية، المسمار / معدل أكثر من 1000 دقيقة، high speed does not stop making the carton nailing speed at a constant speed transmission between the speed and the distance between the nail is directly related to when the nail box paste box when the nail head switch will automatically lift the nail box with the speed of the host.تحويل وحدات الكربونقم بتقليب الكرتون تلقائيًا لضمان وضع المسمار على الجانب وليس في الوسط

تقليل الأضرار على سطح الكرتون،داخل 2mm-0mm

تأكد من الترتيبات اللاحقة بشكل أكثر نظمًا واستقرارًا.وحدة العد والترتيبالعد التلقائي، التحكم في النقطة الكهربائية + الأشعة تحت الحمراء

العد التلقائي، التراص التلقائي، أسرع، تكنولوجيا أكثر دقة، وكفاءة أعلى

يتم ضبط سرعة العد تلقائيًا وفقًا لسرعة الدوران لصندوق المسامير ، ويمكن أيضًا اختيار وضع التشغيل اليدوي وسرعة ضبط
